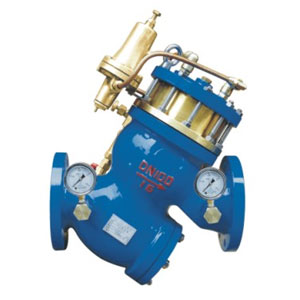

YQ98001型過濾活塞式可調減壓閥

  • 瀏覽次數 3756
  • 添加日期 2012-12-22

產品說明

YQ98001過濾活塞式減壓閥,是一種利用介質自身能量來調節與控制管路壓力的智能型閥門。當閥門從進口端給水時,水流過針閥進入主閥控制室,出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時,導閥關閉??刂剖彝V古潘?,此時主閥控制室內壓力升高并關閉主閥,出口壓力不再升高。當閥門出口壓力降到導閥彈簧設定壓力時,導閥開啟,控制室向下游排水。

www.zzgy.net.cn

一.    YQ98001過濾活塞式可調減壓閥概述:
上游壓力P1通過球閥和控制管進入活塞控制室上部;活塞控制室上部通過減壓導閥和控制管與下游連通;活塞控制室下部與出口相通.通過調節減壓導閥的調節螺桿即可設定下游壓力P2,當上游壓力P1及流量變化時,通過減壓導閥控制敏感元件活塞的升降,從而控制主閥的開度,確保設定的下游壓力P2恒定不變.
本閥廣泛用于給排水.消防.石化.電廠等行業的管道中,可將高的上游壓力減壓至符合要求的下游壓力.




二、YQ98001過濾活塞式可調減壓閥特點:
1.
本閥調整操作靈活方便,調整范圍大,可靠.
2.
減壓效果極佳,無論上游壓力及流量如何變化,設定的下游壓力均恒定不變.
3.
活塞密封圈采用雙Y型自密封橡膠,使用壽命長;活塞傳動,平穩可靠,可任何角度安裝.
4.
既可減動壓,又可以減靜壓.
5.Y
型號寬體閥腔,流阻小.抗汽蝕性強,無噪音.
6.
自帶過濾裝置及防震壓力表,使裝尺過縮短約40%,減少占用空間,節省投資成本.
7.
內外表面均噴涂環保涂層,確保產品的防腐蝕及安全性.如使用在海水中訂貨時需注明.
.YQ98001過濾活塞式可調減壓閥主要技術參數:

公稱壓力PN (MPa)

1.6

2.5

公稱通徑DN (mm)

40 50 60 80 100 150 200 250 300

強度試驗壓力(MPa)

2.40

3.75

密封試驗壓力(MPa)

1.76

2.75

減壓范圍

一般P1{進口壓力MPa}/一般P2{出口壓力MPa}≤ 3

適用溫度

0100

環境溫度

-30350

適用介質

 四、過濾活塞式減壓閥主要閥門零件材質如下表:

零件名稱

材質

閥體、閥蓋

鑄鐵、鑄鋼、不銹鋼

閥座

錫青銅、不銹鋼

閥瓣

碳鋼、不銹鋼+丁腈橡膠

閥桿

鋁青鋼、鉻不銹鋼

活塞

鉻不銹鋼+丁腈橡膠

過濾網

不銹鋼

彈簧

不銹鋼

 五、水力控制閥系列:YQ98001型過濾活塞式可調減壓閥結構原理:

YQ98001過濾活塞式可調減壓閥,是一種利用介質自身能量來調節與控制管路壓力的智能型閥門。當閥門從進口端給水時,水流過針閥進入主閥控制室,出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時,導閥關閉??刂剖彝V古潘?,此時主閥控制室內壓力升高并關閉主閥,出口壓力不再升高。當閥門出口壓力降到導閥彈簧設定壓力時,導閥開啟,控制室向下游排水。由于導閥系統排水量大于針閥的進水量,主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下,控制室進水、排水相同,主閥開度不變,出口壓力穩定。出口壓力不因進口壓力變化而改變,亦不因主閥出口流量的變化而改變,安全可靠地將出口壓力維持在設定值上。YQ98001過濾活塞式可調減壓閥減壓精確,性能穩定、安全可靠、安裝調節方便,使用壽命長。YQ98001過濾活塞式可調減壓閥可用于生活給水、消防系統及工業給水系統。
